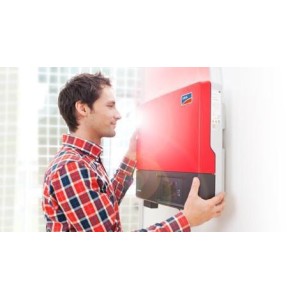

Invertor On-Grid SMA SB 5000 TL

Invertor On-Grid SMA SB 5000 TL

Prezentare generala

Noul invertor fara transformator Sunny Boy este solutia ideala, mai ales pentru tablouri fotovoltaice exigente si parcuri fotovoltaice partial umbrite. Versiunea 20 de succes a liniei Sunny Boy ofera o gama suplimentara de avantaje. Este mult mai flexibil in gama sa de aplicatii, ofera chiar randamente mai eficiente, si este mai usor de utilizat. Tensiunea DC mai mare de 750 V se dovedeste a fi un avantaj de cost, deoarece sunt necesare mai putine siruri paralele. In plus, functiile integrate de management de retea face dispozitivele potrivite pentru aplicatii universale si le permite sa sprijine in mod activ reteaua.



Date tehnice

Gama de temperaturi de operare de la −25 °C pana la +60 °C

Zgomot propriu 25 dB

Consum propriu pe timp de noapte 1 W

Topologie fara transformator

Racire pasiva prin convectie naturala

Conconexiune DC - SUNCLIX

Conconexiune AC - terminal clema cu arc

Afisaj grafic

Interfata Bluetooth

Categorie climatica 4K4H (conform cu IEC 60721-3-4)

Umiditate relativa fara condens 100 %

Dimensiuni 490 x 519 x 185 mm

Greutate 26 kg

Garantie de producator pentru 5 ani



Eficienta

Eficienta maxima /eficienta EU - 97 % / 96.5 %



Input (DC)



Putere maxima de intrare DC  (@ cos ϕ = 1) 5250 W

Tensiune maxima de intrare 750 V

Gama de tensiune MPP 175 V - 500 V

Tensiune nominala de intrare 400 V

Tensiune minima de intrare / tensiune initiala de pornire 125 V / 150 V

Curent maxim de intrare - intrarea A / intrarea B - 15 A / 15 A

Curent maxim de intrare pe sir  - intrarea A / intrarea B - 15 A / 15 A

Numarul de intrari MPP independente / siruri per intrare MPP 2 / A:2; B:2



Output (AC)



Putere nominala la 230 V, 50 HZ - 4600 W

Putere aparenta AC - 5000 VA

Tensiune nominala / Gama  - 220 V, 230 V, 240 V / 180 V – 280 V

Frecventa la iesire / Gama  - 50 Hz, 60 Hz / −5 Hz ... +5 Hz

Frecventa nominala de iesire / tensiune nominala de retea - 50 Hz / 230 V

Curent maxim de iesire 22 A

Factorul de putere la puterea nominala 1

Factor de putere reglabil 0.8 subexcitat ... 0.8 supraexcitat

Faze intrare / faze iesire 1 / 1



Protectii

Dispozitiv de deconectare DC

Monitorizare impamantare

Monitorizare retea

DC reverse polarity protection

AC short-circuit current capability

Protectie la inversarea polaritatii

Capabilitate de scurtcircuit pe iesire

Fara izolare galvanica

All-pole-sensitive residual-current monitoring unit

Protectie la scurgeri de curent rezidual pe toti polii

Grad de protectie IP65 (conform cu IEC 60529)

Clasa de protectie I (conform cu IEC 62103)

Categoria de supratensiune III (conform cu IEC 60664-1)
