Sistem monitorizare OutBack Power’s FLEXnet DC

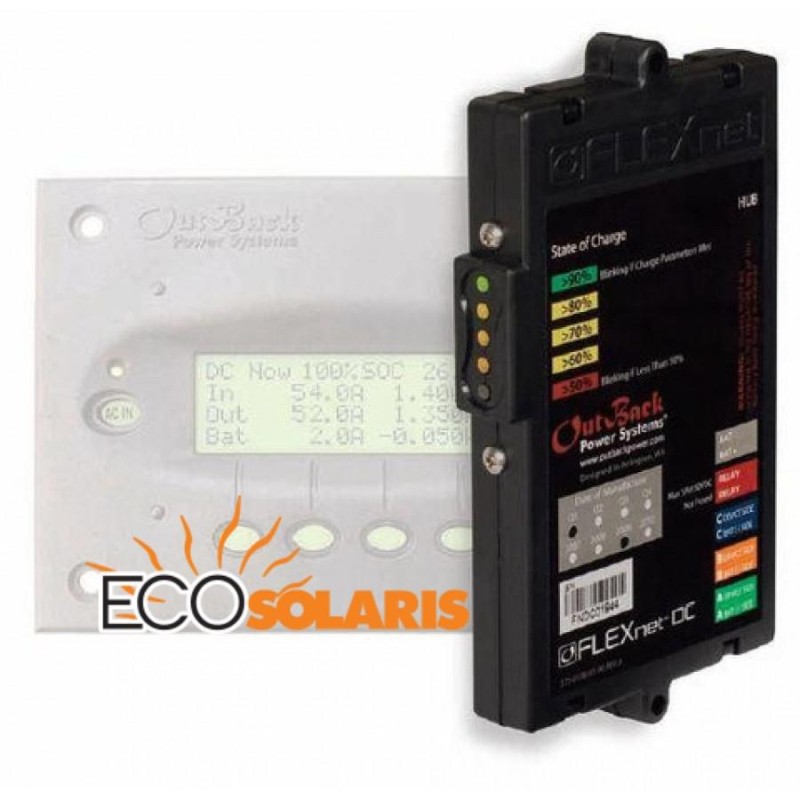

OutBack Power’s FLEXnet™ DC

Prezentare generala

OutBack Power’s FLEXnet™ DC este ultima aparitie in categoria dispozitivelor pentru monitorizarea sistemelor. Comunicatia integrata in retea face posibila furnizarea de date importante referitoare la starea, eficienta si performanta sistemului si pune la dispozitie raspunsurile necesare, pe afisajul dispozitivului de comunicatie OutBack MATE.



Afisarea starii de incarcare a a bateriei -  se poate vedea cu ușurință starea actuala a sistemului dumneavoastră cu acest afișaj. Aceasta afiseaza grafic, usor de interpretat rezerva de energie prezenta in timp ce sistemul incarca sau descarca energie din baterii. Aceast lucru este util pentru utilizatorii care doresc o cale simpla si rapida de a intelege starea curenta a bancului lor de baterii.



Afisarea rezumativa a stari de moment - Monitorizeaza cantitatea de energie care este produsa sau consumata si de asemenea puterea care intra sau iese din bancul de baterii. Aceasta afiseaza de asemenea tensiunea bancului de baterii si starea de incarcare a lor, punandu-va la dispozitie in timp real date despre productia de energie a unei arii de panouri fotovoltaice sau a unei mici turbine eoliene, de asemenea si consumurile sarcinilor conectate la sistem.



Afisarea rezumativa pentru ziua curenta - Monitorizeaza totalul de energie pe care l-a produs sau consumat sistemul Dvs, deasemenea si cantitatea totala de energie care a intrat in bancul de baterii in ziua curenta. De asemenea aceasta afisare arata nivelul minim de incarcare la care s-a aflat la un moment din zi sistemul Dvs, pentru a face o comparatie intre energia produsa in total si energia consumata de sistem.



History Summary Screen - Review historical energy production/consumption data for the most recent 128 days, including the minimum battery state-of-charge reached for each day. This screen can be used to watch power system production and consumption trends.



Afisarea istoricului - Analizati datele isorice cu privire la productia si consumul de energie din ultimele 128 de zile, incluzind starea minima de incarcare a bancului de baterii pentru fiecare zi. Aceasta afisare poate fi folosita pentru a supravegea cursul proceselor de productie si consum a energiei sistemului.



Date tehnice

Tensiune pe intrarea de baterie de la 8.0 pana la 80.0 V DC

Rezolutia afisarii tensiunii bateriei 0.1 V DC

Numerotarea canalelor de curent de la 1 la 3 (fiecare poate fi o sursa de incarcare sau o sarcina)

Gama de curent (fiecare canal) de la -1000.0 A DC pana la +1000.0 A DC

Rezolutia afisarii curentului 0.1 A DC

Afisarea starii de incarcare de la 0 % pana la 100% (in incremente de 1%)

Configurarea releului auxiliar SPST, releu cu histereza magnetica

Capabilitati maxime a releului 5 A @ 30 V DC

Tipul de sunt de curent (se comanda separat) 500 A / 50mV

Afisaj primar - MATE, MATE2 sau MATE3

Indicator secundar cu 5 LED-uri pe carcasa unitatii FLEXnet DC

Gama pentru capacitatea bancului de baterii in A/ora de la 100 A/ora pina la 10,000 A/ora

Memorie pentru inregistrator de date pentru ultimele 128 de zile



Setarile pentru releul auxiliar

Tensiune pe baterie reglabila de la 8.0 V DC pana la 80 V DC

Stare de incarcare reglabila de la 0 % pana la 100 %

Intirziere de timp reglabila de la 0 minute pana la 240 de minute



Precizie de citire 0.5 % pe canal +/- 2 LSD (low semnificative digit - LSD)

Gama de temperatura de operare de la 0º C pana la 50º C (32º C - 122ºF

Montaj pe panou sau la suprafata, pe sine de sigurante automate de 3/4”

Garantie standard de 5 ani

Greutate 140 g

Dimensiuni 168 x 19 mm
