Structura zincata panouri fotovoltaice montate la sol

Structura zincata panouri fotovoltaice montate la sol

Pretul este pe un singur panou fotovoltaic

Modul structura metalica zincata  panouri fotovoltaice așezate portret pe doua randuri

Kit-ul de structură metalică fotovoltaică sustinere pe stalpi, pentru  panouri fotovoltaice

Contine:

• Profile metalice zincate tip C și Sigma

• Cleme aluminiu de mijloc și capăt, pentru prindere panouri fotovoltaice

• Șuruburi zincate pentru îmbinarea structurii

• Dimensiuni panouri: 1134 mm x 2300 mm sau mai mici

• Înclinarea panourilor la 30 grade. Se pot proiecta pentru înclinații de la 15 la 60 grade

• Structura se poate optimiza pentru toata gama de panouri

Sistem complet tip kit fixare la sol a panourilor fotovoltaice. Atentie !!! Acest sistem este calculat pentru normativele de rezistenta la vant si incarcare la zapada din tara noastra.

Fixarea in sol este de tip "tree", emuleaza radacinile unui copac. Nu se fac gauri care sa necesite betonare ulterioara, nu se apeleaza la utilaje dedicate de vibrocompactare, de aici rezultand un montaj foarte facil (montajul poate fi facut inclusiv in regie proprie conform instructiuni de montaj livrate de societatea noastra). La cerere putem executa montajul contracost.

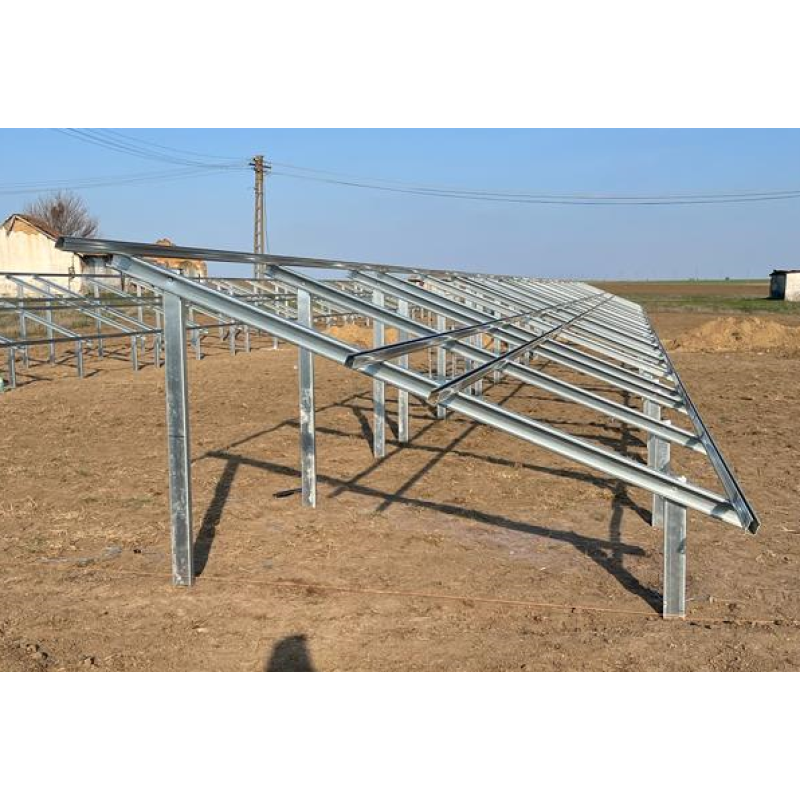

Atasat regasiti o vedere izometrica la sistemul prezentat precum si poze cu sistemul pus in opera.

Dimensiuni masa: 11800 mm x 4600 mm (L x l)

Amprenta la sol: 11800 mm x 3990 mm (L x l)

Inaltime de la sol: 800 mm

Inaltime maxima (pe spate): 3089 mm

Unghi inclinare panouri: 30 de grade

Distanta recomandata intre 2 siruri pentru e se evita umbrirea: 5400 mm (calculat in ziua de 22 decembire cand soarele este in punctul cel mai de jos)

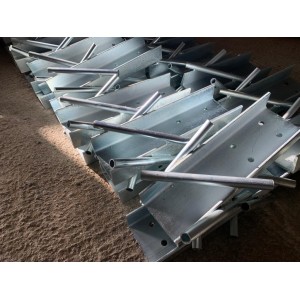

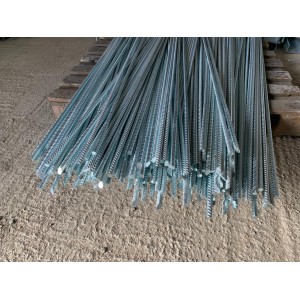

Sistemul este format din profile zincate gaurite si debitate conform proiect, tije metalice zincate de fixare in sol (4 buc fi 14 pentru fiecare stalp cu lungime de 1500 mm), organe de asambare grupa 8.8 de rezistenta, cleme dedicate de fixare a panourilor.

Acest sistem suporta prinderea panourilor cu dimensiuni maxime de 1200 x 2300 mm (dimensiuni recomandate: 1134 x 2278 x 30-35 mm) in dispunerea 2x10 (2 panouri asezate vertical si 10 randuri)
